tnahmeautomaten
Entnahmeautomaten (Angußpicker) sind pneumatische Greifsystem zur Entnahme von Spritzgußartikel aus der Verarbeitungsmaschine.

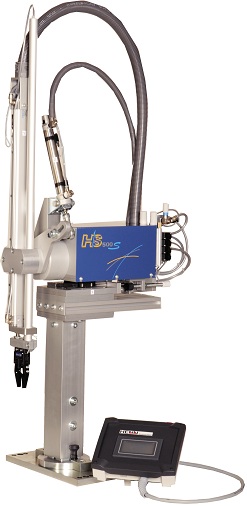

Abbildung: HS 500 S
Technische Daten |
HS 500S |
HS 500 |
 |
Vertikalhub Y mm |
400-450-500-550 |
400-450-500-550-600 |
 |
Entformhub X mm |
0-50* |
0-50* |
 |
Ausquerhub Z mm |
400-450-500-550 |
400-450-500-550-600 |
 |
Schwenkachse |
15 - 90° |
0 - 90° ** |
 |
Entnahmegewicht |
500g inkl. Greifer |
500g inkl. Greifer |
 |
Gesamtzyklus |
ca. 3,5s minimal |
ca. 3,5s minimal |
 |
Spannung |
24VDC |
24VDC |
 |
Luftanschluss bar gefilterter, trocken |
5 |
5 |
 |
Steuerung |
SPS |
SPS |
 |
Produktinformationen |
HS500S |
HS500 |
*(Geschwindigkeit einstellbar), ** (Geschwindigkeit einstellbar, min. Schwenkwinkel 50°)
|
